يوليو 2014

صورة للمحرك الجبار للمقاتلة F-22 Raptor المحرك Pratt & Whitney F 119 وبالطبع المقاتلة رابتور تعمل بمحركين من هذا النوع

تم النشر بواسطة : ثقافة عسكرية توقيت النشر : 1:21 ص / تعليق : 0 جوي, صور, مقالات قوات جوية

صورة للمحرك الجبار للمقاتلة F-22 Raptor المحرك Pratt & Whitney F-119 وبالطبع المقاتلة رابتور تعمل بمحركين من هذا النوع

النسخة تحديداً Pratt & Whitney F-119 PW-100 turbofan

صور مميزة للمقاتلة الأمريكية F-22 Raptor مقاتلة جيل خامس متعددة المهام وسيادة جوية ملكة الأجواء بلا منازع

تم النشر بواسطة : ثقافة عسكرية توقيت النشر : 3:10 ص / تعليق : 0 جوي, صور, مقالات قوات جوية

صور مميزة للمقاتلة الأمريكية F-22 Raptor مقاتلة جيل خامس متعددة المهام وسيادة جوية ملكة الأجواء بلا منازع

الصاروخ البرازيلي المضاد للدبابات MSS-1.2

تم النشر بواسطة : ثقافة عسكرية توقيت النشر : 1:11 ص / تعليق : 0 بري, صور, مقالات قوات برية, مقالات منوعة

مقدمة :
الصاروخ كان فى البداية من تطوير شركة أوتوبريدا الإيطالية مع شركة برازيلية تسمي أوربيتا وكان إسمه فى البداية الصاروخ MAF
لكن المنتج لم يلق قبول الجيش البرازيلي فسحبه من الشركة الإيطالية وأعطاه لميكترون البرازيلية

ملامح التصميم :
هو صاروخ خفيف الوزن محمول بواسطة فرد واحد لكن يملك قدرات هائلة تفوق أغلب الصواريخ متوسطة المدي
فهو يملك سرعة عالية جدا بل يعتبر الأسرع فى فئته فى الأسواق العالمية (لايفوقه سوي الصاروخ الأمريكي كيم /لوسات وهو مشروع ملغي منذ فترة )
يملك مدي ممتازفمداه يتراوح بين 3200 متر إلي 4000 متر يعني يعادل صاروخ متوسط المدي ثقيل مثل التو الأمريكي

ويملك رأس حربية ترادفية أو مزدوجة وهناك فاصل بين الرأسين بما يتيح تجاوز كامل لأى درع تفاعلي ومضاعفة قدرة الإختراق فى حالة الدروع السلبية
الشركة البرازيلية تقول أنه قادر على تجاوز تدريع الجيل الأحدث من الدبابات مثل T-90 و M1A2 أبرامز وتشالنجر 2
وتقول أن آدائه فى الإختراق يعادل الصاروخي الروسي الرهيب خوارنيتسما بما يعني أنه يتفوق حتي على الكورنيت
رغم أن قطره 130 مم فقط ............
الصاروخ يملك محرك وقود صلب بمرحلتين ويملك جنيحات أمامية "كنارد" وهي نادرة جدا فى الصواريخ المضادة للدروع لكن مستخدمة بكثرة فى الصواريخ المضادة للطائرات وأعتقد أن السبب هو أن سرعته العالية تحتاج لأسطح تحكم إضافية
طبعا هناك جنيحات الذيل وتستخدم أيضا للتحكم فى الطيران

التوجيه نصف إيجابي SACLOS عن طريق ركوب أشعة الليزر مثل الكورنيت تماما

الصاروخ يمكن إستخدامه ضد المروحيات المنخفضة والطائرات بدون طيار

المواصفات الرقمية
الوزن :15.5 كجم
الطول :1.4 متر
السرعة:588 متر /ثانية
المدي:3200 -4000 متر
التوجيه:نصف إيجابي ليزري
القطر:130 مم

تم
#محمد_الغوري

صواريخ مصر المضادة للدروع عديمة الفاعلية أمام الميركافا فما الحل ؟

تم النشر بواسطة : ثقافة عسكرية توقيت النشر : 6:00 م / تعليق : 0 بري, مقالات قوات برية

الصواريخ الموجهة المضادة للدروع فى مصر هل هي مناسبة للتحديات المفترضة
الجيش المصري عنده ترسانة من مضادات الدروع تشمل التالي :
1-صواريخ تو بطرازات مختلفة أفضلها TOW-2A فمصر إستلمت تقريبا 20 ألف صاروخ تو آخرها كانت ضمن صفقة 6900 صاروخ TOW-2A
2-صواريخ الميلان 2 وتملك مصر 220 منصة إطلاق وحوالي 2000 صاروخ مؤطرة فى سرايا ميلان
3-صواريخ سوينج فاير 260 منصة إطلاق وحوالي 4000 صاروخ تم تصنيعها محليا برخصة من بريطانيا
4-والمالوتكا ساجر AT-3 وهو صاروخ روسي قديم إستلمته مصر فى السبعينات وتم تطويرجزء منها بالتعاون مع تايوان وتحويله إلي نظام توجيه SACLOS(توجيه نصف أوتوماتيك مماثل للتو )
5- وتعاقد على 2000 صاروخ R-2 أوكراني (ضمن مشروع تطوير 200 مدرعة BTR-50 )
6- تملك مصر صواريخ كونكورس ضمن تسليح المدرعة فهد 280 و
7-عقدت مصر فى 2012 صفقة تضمنت كمية من صواريخ السهم الاحمر 8 صينية الصنع HJ-8 .
ملحوظة :

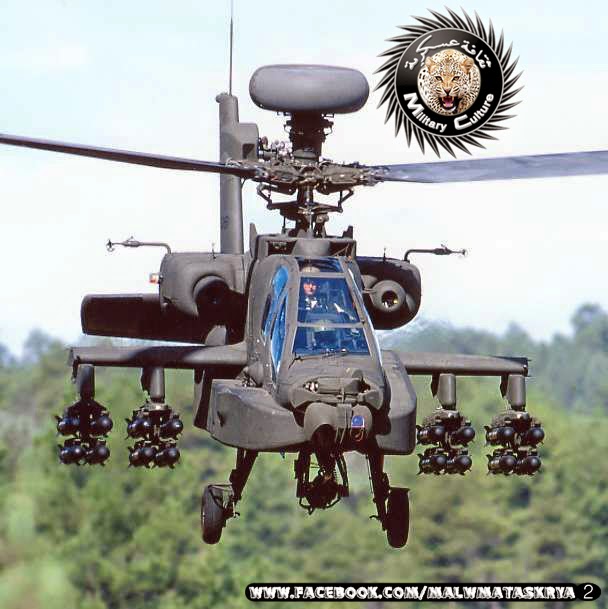

سلاح الجو يملك صواريخ مافريك للطائرات ثابتة الجناح F-16 وهوت لمروحيات الجازيل وهيلفاير لمروحيات الأباتشي لكن لن نناقشها لأنها لن تلعب دور كبير فى فى ظل سيطرة جوية متوقعة للعدو الإسرائيلي لكن قدرات إختراقها لاتزيد كثيرا عن الصواريخ المملوكة للجيش
___________________________________

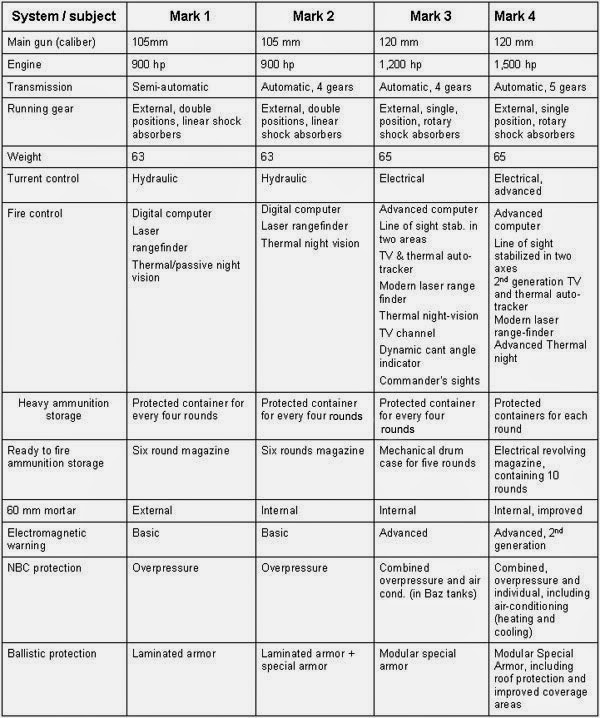

ببساطة كل تلك الصواريخ غير مؤثرة ضد دبابات العدو الإسرائيلي وبالتحديد دبابات الصف الاول ميركافا 3 وميركافا 4
فأقصي قدرة إختراق مأمولة من أفضل أنواع التاو حوالي 900 ملم والكونكورس 800 ملم وباقي الأنواع قدرتها أقل من ذلك
بينما القوس الأمامي لتلك الدبابات ميركافا 3و4يتخطي تلك القدرات بكثير
تقديرات الخبراء تقول إن القوس الأمامي للميركافا 3 يكافىء 1100 إلى 1350 ملم من ال RHA ضد قذائف الحشوة الجوفاء والميركافا 4 الرقم يصل إلى 1400 مم
.. تعبير السمك المكافىء هو مقدار الممانعة التي يبذلها الدرع بما يعادل طبقة من الصلب المدلفن المتجانس RHA
مثلا درع قد يكون سمكه الحقيقي 40 سم لكن يمانع بقوة تعادل 1200 ملم من الصلب RHA ضد رأس حشوة جوفاء (وهو المستخدم فى الصواريخ المضادة للدروع) و900 ملم من نفس الصلب لكن ضد رأس طاقة حركية (قذائف السابو التي تطلق
من مدافع الدبابات)

___________________________

مصر حاولت إقتناء صاروخ TOW-2B بقدرة الهجوم السقفي والتي تساعده على تجاوز تدريع اى دبابة لأنها يهاجمها من أعلي ورفضت الولايات المتحدة
ثم حاولت أيضا الحصول على الجافلين وهو يملك قدرة مماثلة للهجوم من أعلي من أعلي مع نظام توجيه حديث من الجيل الثالث (أطلق وأنس) لكن رفضت امريكا أيضا
يعني الوضع الحالي كل صواريخ مصر لاتصلح للتصدي للدبابات الإسرائلية المعادية ومصر لاتملك أى من صواريخ من الجيل الثالث مثل الجافلين والتي تضيف قدرات كبيرة لقوات النخبة (صاعقة مظلات) لتعطيل هجوم مدرع معادي لحين بناء خطوط دفاع مناسبة
(الجافلين مثلا خفيف ويستعمل من طاقم مكون من فرد واحد فيطلق الصاروخ وينتقل لمكان آخر والصاروخ يوجه نفسه نحو الهدف مما يصعب مهمة إستهداف أطقم الصواريخ أو رصد مكانها ويعطي فرص لإستهداف دبابات أخري )

_______________________
مصر لاتملك حتي صاروخ مثل الكورينت (قدرة إختراقه تصل إلي 1250 ملم ومداه 5.5 كم مقابل 3750 متر للتاو وسرعته تقترب من سرعة الصوت وموجه بركوب أشعة الليزر )
بينما المنطقة مليئة بصواريخ الكورينت وهي مع الجميع
الجيش السوري بعد 2006 وظهور فاعلية الكورينت ضد الميركافا قام بمضاعفة مخزوناته من الكورينت (حاليا منصات الكورينت فى سوريا أكثر عددا مما يملكه الجيش الروسي نفسه )
إيران مثلا دشنت خط إنتاج الصاروخ دهلاوية وهو نسخة غير مرخصة من الكورينت
حزب الله صاحب أو تجربة ميدانية ضد الميركافا 3 و4 يملك الكورينت بكميات كبيرة تلته حركة حماس والجهاد فى غزة
الفصائل المعارضة السورية غنمت كميات من الكورينت من مخازن الجيش السوري
وتنظيم الدولة الإسلامية فى العراق والشام يملك الكورينت ودمر به عدد كبير من دبابات الإبرامز الحكومية
المملكة العربية السعودية تملك صواريخ إنجوي الجنوب إفريقية وهي تعادل الكورينت وتملك الجافلين و TOW-2B وصواريخ BILL-2 المزودة بخاصية الهجوم السقفي
الجزائر تملك الكورينت والإنجوي الجنوب إفريقي
الإمارات تملك الكورينت والجافلين والتاو 2 بي ولاحقا صواريخ الجيل الثالث التركية OMTAS او MIZRAK U وايضا السعودية تتفاوض حولها
ليبيا حصلت على الصاروخ الروسي خوارينتسما وهو أفضل من الكورينت بمدي 6 كم وقدرة إختراق 1300 ملم على الأقل وسرعة 1.2 ماخ
السودان حصلت على HJ-9 الصيني وهو معادل للكورينت
_____________________
بإختصار شديد مصر لاتملك مايوقف سلاح الدروع الصهيوني وهذا وضع خطر بالفعل
فى رأي الشخصي هناك صواريخ كثيرة يمكنها إعادة إتزان الكفة مع العدو الصهيوني وسأقسمها لقسمين
صواريخ متوسطة المدي مضادة للدبابات وهي مناسبة للمشاة وهى مناسبة لتحل محل التاو والسوينج فاير والكونكورس
صواريخ خفيفة الوزن مناسبة لوحدات النخبة وهي مناسبة لتحل محل الميلان
الصواريخ متوسطة المدي المرشحة :
1- الأمريكي :TOW-2B فى حالة تغير الموقف الامريكي
2- الروسي : KORNET
3- البيلاروسي الاوكراني Shershen أو سكيف النسخة عيار 152 ملم
3- الجنوب إفريقي ZT3 INGWE
4-التركي Mızrak-O (متوسط المدي جيل ثالث)
5- الهندي Nag (متوسط المدي جيل ثالث)
6- الصيني HJ-9
الصواريخ المحمولة خفيفة الوزن المرشيحة
1-السويدي BILL-2
2- الأمريكي FGM-148 Javelin (جيل ثالث بمدي 2500 متر)
3- الصيني HJ-12 (جيل ثالث بمدي 4000 متر)
4-الأوكراني Corsar
5-البرازيلي الرهيب MSS-1.2 (وهو أفضلها فى رأيي) ‫#‏محمد_الغوري‬

صور للمقاتلة الروسية متعددة المهام وسيادة جوية سوخوي 30 Su-30

تم النشر بواسطة : ثقافة عسكرية توقيت النشر : 5:22 ص / تعليق : 0 تاريخي واستراتيجي, جوي, فيديوهات, كتب عسكرية, مقالات تاريخية عسكرية, مقالات قوات بحرية

صور للمقاتلة الروسية متعددة المهام وسيادة جوية سوخوي 30 Su-30

الراجمة التركية توروس

تم النشر بواسطة : ثقافة عسكرية توقيت النشر : 12:05 ص / تعليق : 0 بري, صور, مقالات قوات برية, مقالات منوعة

مقدمة :
طبعا كلنا سمعنا عن الراجمة التركية T-122 Sakarya صقاريا عيار 122 ملم

والراجمة التركية T-300 Kasırga عيار 300 مم
المشترك بينهما أن كلاهما من إنتاج روكيستان وأن كلاهما مبني على أساس تصميم أو عيار شرقي فالصقاريا تعتبر إمتداد لل BM-21 بصاروخ جراد لكن بتكنولجيا حديثة وبأفكار تصميمية مختلفة مما ساهم فى علاج عيوب ال BM-21 وصاروخها جراد

ونفس الكلام ينطبق على الكاسيرجا المشتقة أساسا من الراجمة الصينية      WS-1 مع تكنولجيا غربية فى التصميم والتوجيه حسنت كثيرا من آداء الكاسيرجا مقارنة بالراجمة الصينية
طبعا الراجمة جوباريا هي نموذج مكبر هجين يسمح بإضافة كل من الراجمتين كاسيرجا وصقاريا لنفس العربة الحاملة

لكن الراجمة توروس مسألة مختلفة

الراجمة توروس من إنتاج شركة توبيتاك وهي الشركة التي تنتج أرقي المنتجات الصاروخية التركية وعلي رأسها الصاروخ الجوال SOM صحيح أنها ليست بعراقة MKEK وروكيستان لكنها متميزة جدا
الراجمة تأتي بتصميم موديلار بعيارين 230 ملم و260 ملم
مواصفات الصاروخ الأول                مواصفات الصاروخ الثاني
عيار:230 ملم                            عيار :260 ملم
طول : 4.1 متر                           طول : 4.8 متر
وزن :326 كجم                          وزن :483 كجم
وزن الرأس الحربي:120كجم          وزن الرأس الحربي : 145 كجم
المدي :20 إلي 65 كم                  المدي :20 إلي 110 كم

مما يلاحظ أن كلا العيارين يأتيان فى شكل بود
العيار 230 يكون فى بود مكون من 6 صواريخ بينما العيار الأكبر 260 ملم يكون فى بود مكون من 4 صواريخ
والعربة الحاملة هي مدولبة 6 *6 تكون قادرة على حمل 2 بود
