أجيال الصواريخ المضادة للدبابات


أجيال الصواريخ المضادة للدبابات..

* الجيل الأول:
--- كانت عبارة عن صواريخ تتصل مع وحدة الاطلاق (القاذف) بواسطة سلك ومهمة هذا السلك نقل الأوامر من وحدة الاطلاق الى الصاروخ ليقوم بتوجيه نفسه نحو الهدف المعادي.. أي أن ألية التوجيه تقوم على التحكم اليدوي على خط البصر أو ما يعرف اختصارا MCLOS ..

--- أول صاروخ مضاد للدبابات من الجيل الأول هو الألماني اكس-7 وأشهر صواريخ الجيل الأول هو الروسي مالوتكا أو كما يعرفه البعض باسم AT-3 ساغر نجم حرب 1973..

--- صواريخ الجيل الأول قد عفى عليها الزمن وذلك لعدة أسباب أهمها صعوبة التحكم بالصاروخ حيث يحتاج الى أطقم عالية التدريب والخبرة.. كما أن نسبة الاصابة ليست كبيرة والدقة قليلة.. اضافة الى قدرة الاختراق التي لم تعد فعالة أمام الدروع التفاعلية والدروع الحديثة.. وقد توقف انتاج مثل هذه الصواريخ منذ فترة طويلة..

======================
* الجيل الثاني:
--- وهي الصواريخ ذات التوجيه نصف الألي على خط البصر واختصارا تسمى ساكلوس SACLOS.. تمتاز هذه الصواريخ بمداها الأعلى من الجيل الأول وقدرة اختراق أفضل تزيد عن 850 ملم وتصل الى 1200ملم ..وسهولة التوجيه اضافة الى دقة في الاصابة تتجاوز 90% في معظم الحالات..
--- يوجد ثلاثة أنواع من صواريخ الجيل الثاني هي:

1- صواريخ ذات توجيه نصف ألي سلكي: حيث يوجد سلك يربط الصاروخ مع وحدة الاطلاق ومهمته نقل الاوامر من القاذف الى الصاروخ أثناء الطيران نحو الهدف.. ومن الأمثلة على هذا النوع الصاروخ الامريكي تاو.. ويمتاز هذا النوع بصعوبة التشويش على الصاروخ لانه يتلقى أوامره سلكيا.. ومن سلبياته أن مدى الصاروخ يتحدد بطول السلك..

2- صواريخ ذات توجيه ليزري نصف ألي: وفي هذه الحالة يتلقى الصاروخ أوامر التوجيه من وحدة الاطلاق لكن دون أن يربطه بها سلك.. من أهم ميزاتها المدى الأعلى الذي يصل الى 5500 متر مثل الكورنيت .. ومن الامثلة ايضا الماباتس الاسرائيلي والانجوي الجنوب افريقي والصيني ريد أرو-9..

3- صواريخ ذات توجيه راداري: مثل الخوارنستيما والأتاكا.. وصواريخ ذات توجيه راديوي مثل التاوRF..
======================
*الجيل الثالث:

--- كل صاروخ يملك قدرات F&F أو بمعنى أخر أطلق وانسى (fire and forget).. وبالتالي يجب أن تكون مزودة بباحث حراري يعمل بالاشعة تحت الحمراء IIR مثل ريد أرو-12 الصيني والجافلينالامريكي..  أو باحث راداري مليمتري مثل الهيل فاير الامريكي والميزراك-يو التركي.. أو مزودة بباحث كهروبصري مثل النسخ القديمة من التموز الاسرائيلي..

--- تعد من أكثر الصواريخ ملائمة لظروف حرب المدن وذلك لأن الرامي يكون في وضع أمن نسبيا حيث يطلق الصاروخ ويعود ليختبئ ولا يكون بحاجة الى متابعة مسار الصاروخ بعكس صواريخ الجيل الثاني..

======================
*الجيل الرابع:

--- وهي الصواريخ التي تعتمد في توجيهها على أكثر من طريقة من خلال كابل فايبر (باحث كهروبصري) و الاشعة تحت الحمراء IIR وتوجيه راداري مليمتري مثل صاروخ NAG الهندي وبعض نسخ السبايك الاسرائيلي...

ليوبارد

الصاروخ الاسرائيلي المضاد للدبابات سبايك SPIKE


لاتوجد معلومات دقيقة عن بدايات البرنامج الإسرائيلي لصنع هذا الصاروخ لكن تم الكشف أن نسخة SPIKE NLOS وهي نسخة طويلة المدي تعمل خلف خط الرؤية (مداها 25 كم ) دخلت الخدمة فى الجيش الإسرائيلي عام 1981 تحت إسم تموز وتم إستعمالها من منصات أرضية ومروحيات..

وشاركت فى حرب البقاع 1982 وضربت أهداف مهمة للجيش السوري ربما منها منصات دفاع جوي متحركة ..
‏‎squint‎‏ رمز تعبيري
تخيلوا بينما بريطانيا العظمي كانت تنتج صاروخ سوينج فاير (صاروخ الجيل الأول ) وفرنسا تنتج الإصدار الأول من صواريخ هوت وميلان وهي صواريخ الجيل الثاني موجهة سلكيا
كان لدي إسرائيل صواريخ ماباتس الموجهة ليزريا(دخل الخدمة فى 1984) وصواريخ تموز من الجيل الثالث طويلة المدي ..


النسخة القياسية لصارخ سبايك بدأ عرضها فى عام 1997 تحت إسم جيل /سبايك
وكانت تقدم حالا مزدوجا يعني نظام واحد يعمل بنمطين :


1- طريقة أطلق وإنس F&F بمدي 2500 متر فيطبق الباحث الذاتي على الدبابة ويذهب لها مباشرة دون تدخل من الرامي ويصيبها من اعلي.


2-  طريقة التوجيه النصف آلي بمدي 4 كم من خلال كابل فايبر فيقوم الرامي بالتتبع المستمر للهدف حتي لحظة الإصطدام.

**طبعا ميزات كابلات الفايبر مقارنة بالسلك كثيرة فهو أخف كثيرا ومعدل نقل البيانات عالي ولايوصل الكهرباء مثلا فى حالة تعلقه بخطوط الضغط العالي ولايتأثر بالتشويش الكهرومغناطيسي..


تطورت المسألة فأصبحت إطلق وأنس مع إمكانية تحديث البيانات فيتم الإطلاق وتقديم معلومات أحدث عن مكان الهدف حتي يصبح الهدف فى متناول الباحث الحراري فيتم الإطباق من مسافة 2.5 كم ويستطيع الرامي التدخل لتوجيهه لهدف ثاني مثلا.


وهذه التقنية يعني باحث التصوير الحراري IIR مع إمكانية التحديث وإعادة توجيه الصاروخ يصنفها البعض على أنها تكنولجيا الجيل الرابع..


عكس نظام جافلين مثلا الذي يتم إطلاقه بعد إكمال عملية الإطباق ولايمكن التدخل بعده
ولاعجب أن الجيل سبايك يكسب أى منافسة توريد ضد الجافلين فهو أرخص وأكثر تقدما ويتميز بميزات تقنية كثيرة تجعله سلاح أكثر مرونة..




------------------------------------------
هناك نماذج كثيرة للسبايك:


*النموذج الأصغر SPIKE SR وهو نموذج قصير المدي بهدف الإسناد الناري وزنه 9 كجم ومداه 800 متر ويملك رأس حربي ترادفي لتجاوز الدروع التفاعلية فيستطيع تدمير ناقلة جنود أو إختراق دشمة وقتل من فيها ..يعني بالأساس لحرب المدن..طبعا الباحث الحراري غير مبرد فهو باحث IR وليس IIR..





===========================
*النموذج Spike-MR الصاروخ فى حاويته يزن 14 كجم والنظام بأكمله يزن 45 كجم فقط وهو سلاح قياسي مضاد للدروع بمدي 2500 متر ويستخدم مع وحدات المشاة..

*النموذج Spike-LR ويزيد على النموذج السابق بوجود كابل فايبر يتم من خلاله عملية تحديث البيانات ويعمل مع وحدات المشاة ويمكن تركيبه على العربات المدرعة ..قدرة إختراق النموذجي السابقين 700 ملم لكن مع خاصية الهجوم السقفي ..


============================================

*النموذج Spike-ER نموذج أكبر قطرا وذو مدي أبعد يعرف بالصاروخ NTD وزن الصاروخ حوالي 34 كجم ويملك قدرة إختراق تصل ل 1000 ملم فى الصلب مع قدرة تدمير عالية ..

يمكن إطلاقه جوا من المروحيات والدرونز (الطائرات بدون طيار) وهناك نسخة تعمل على الزوارق الحربية إقتنتها فنلندا ..الصاروخ ظهر فى البداية على المروحية إردوجان وهي مروحية روسية طراز كا 52 مزودة بتكنولجيا إسرائيلية ودخلت فى مناقصة تركية لصناعة مروحية هجومية محلية والتي فازت بها المروحية الامريكية كينج كوبرا (فايبر)ثم ألغيت المناقصة بعد خلافات وحل محلها مروحية أجوستا التي تم تطويرها لتصبح T-129 آتاك
الصاروخ أيضا تم دمجه على المروحية الأوربية الهجومية تايجر نتيجة تأخر مشروع صارخ ترايجات (بارس حاليا )..



=========================================

*النموذج Spike NLOS ظهر فى البداية تحت إسم تموز وكان يطلق من مدرعات إم 113 تجاه الأهداف عالية القيمة مثل منصات الدفاع الجوي المتحركة وعربات القيادة إلخ
وعملية التوجيه تتم بمساعدة طائرة بدون طيار..طلبته كوريا الجنوبية ليكون سلاحا دقيقا لتدمير قطع المدفعية والرجمات الكورية الشمالية التي تستهدف العاصمة سيول (11 ألف قطعة موجهة نحو سيول )..



=================================================

*النموذج المصغر ميني سبايك..صاروخ صغير بمدي 1300 متر وقليل التكلفة يبدو أنه ظهر كسلاح متخصص فى حرب المدن لقتل القناصة الرابضين والأطقم المضادة للدروع
يقولون إن تكلفته تعادل ثلث تكلفة النموذج LR ..




___________________
الصاروخ يتم إنتاجه فى عملاق الصناعات الدفاعية الإسرائيلية رافييل ولعلاج مشاكل وقيود التصدير يتم إنتاجه فى شركة أوربية تسمي يوروسبايك تملكها شركة ديهل بي جي تي وراينميتال (40% لكل منهما) وشركة روثنباخ بنسبة 20 % وهي مملوكة لرافييل ..


الصاروخ يعمل في 22 دولة منها ألمانيا وبريطانيا وأسبانيا وكوريا الجنوبية وسنغافورة وإيطاليا والهند وبلجيكا إلخ..وتم عرضه على تركيا وفرنسا لكن فضلا الإعتماد على صواريخهم محلية الصنع..


محمد الغوري

الصاروخ الفرنسي المضاد للدبابات MMP


صاروخ الموجه متوسط المدى مضاد للدروع و الأفراد MMP سيحل محل صاروخ ميلان القديم و الشهير عالميا يتوقع دخوله الخدمة الفعلية لدى الجيش الفرنسي في 2017 .الصاروخ الفرنسي أكثر تطورا من الصاروخ الاسرائيلي سبايك LR و الصاروخ الأميركي جافلين Javelin و الصاروخ الروسي كورنيت صمم الصاروخ الفرنسي MMP ليكون دائما في متناول يد الجنود و سهل الاستخدام و يمكن استخدامه في حرب المدن و بطلق من الأماكن المغلقة بكل أمان .

حد الاطلاق الآمن له 150 متر فقط - مداه الأقصى 4 كم >


هناك نموذج أخر من الصواريخ لهذة المنظومة يصل مداه الى 10 كم
و يوفّر قدرة استهداف خارج مدى البصر.


الصاروخ MMP يمكنه تدمير الأهداف المتحركة بكل سهولة وزن النظام 12 كغ و كل صاروخ يزن 15 كغ يمكن تزويده برأسين حربين واحد متفجر و رأس حراري خارق يمكن اطلاقه من العربات القتالية به نظامين للنوجيه يعملان بنفس الوقت و هم نظام تلفزيوني و نظام أشعة تحت الحمراء ( أطلق و انس Fire & Forget ).


يعمل في الليل و النهار و يمكنه تدمير أحدث جيل من الدبابات..الجيش الفرنسي طلب 500 نظام إطلاق صواريخ بالإضافة إلى 3 آلاف صاروخ.


الصاروخ الفرنسي قادر على إصابة مجموعة متعددة من الأهداف بدءا من من دبابات الجيل الجديد والمركبات المدرّعة الخفيفة وصولا إلى جنود المشاة المتحصّنين في المباني والملاجئ.


الدكتور

نظام الدفاع الجوي ESSM أو RIM-162


من أكثر أنظمة الدفاع الجوي البحرية إنتشارا في العالم ... من إنتاج شركة (رايثيون) الأمريكية الشهيرة و يعتبر التطوير المباشر للنظام الأقدم RIM-7 Sea Sparrow و يعمل في الولايات المتحدة (بالطبع) و ألمانيا و هولندا و تركيا و الإمارات و كندا و أستراليا و اليابان و أسبانيا و تايلاند و اليونان>

النظام يختلف عن سابقه بوجود محرك صاورخي أقوي يعطيه مدي أكبر و قدرة أفضل علي المناورة كما أنه يمتلك قدرات أيروديناميكية أفضل بفضل إستبدال الجنيحات الصغيرة بالستيكس Stakes.

بدأت التجارب علي الصاورخ في 1998م و دخل الخدمة فعليا في 2004م و تم إنتاج حوالي 2000 صاروخ من هذا النوع حتي الان كما أن هناك طلبيات موقعة بحوالي 1500 صاروخ اخرين و يمكن إطلاقه من انابيب الإطلاق طراز Mk.29 و Mk.48 و Mk.56.

النظام كذلك يستفيد من الرادارات الأمريكية الجبارة سلسلة AN/SPY و العاملة علي المدمرات الأمريكية و اليابانية المشغلة للنظام أو الرادار الأوروبي الأيسا الجديد Sewaco APAR إنتاج (طاليس) الفرع الهولندي و العامل علي الفرقاطات و المدمرات الهولندية و الألمانية.

النظام يعتبر مماثل للنظام الروسي (شتيل) أو البوك ام النسخة البحرية و العامل علي الفرقاطات الهندية و الروسية.

الصاورخ :
المواصفات العامة:
الطول: 3.66م
الوزن: 280كجم
المحرك: محرك صاروخي من طراز NAMMO-Raufoss, Alliant النرويجية
السرعة: 4 ماخ
الرأس المتفجرة: 40.5 كجم
المدي: 50كم
التوجيه: توجيه راداري شبه نشط بواسطة الرادارات الجبارة التي ذكرناها سلفا ... بالطبع قد يري البعض أن هذا عيب و لكن نظرة علي الرادارات التي تقوم بالتوجيه يجعلك تدرك أنها يقينا كافية
الصاروخ يبلغ سعره حوالي 970 ألف دولار كما أنه يتمتع بقدرات جيدة علي العمل في ظل وجود أنظمة تشويش عالية .

الدكتور

الصاروخ السويدي المضاد للدبابات NLAW


هو إنتاج مشترك بين شركتي (ساب بوفورس) السويدية و (طاليس إير ديفنس) الأيرلندية لصالح الجيشين البريطاني و السويدي و يعتبر تطوير مباشر للقاذف السويدي الشهير AT-4
بدأ العمل عليه في 2002م و دخل الخدمة رسميا في 2009م و تم تصديره لكل من فنلندا و أندونيسيا بجوار السويد و بريطانيا طبعا.

النظام يبلغ طوله 1.06م و وزنه 12.5كجم و عياره 150مم و مداه 1000م و يمتاز عن سابقه بخاصية الهجوم السقفي مما يعطيه القدرة علي خرق معظم الدبابات و المدرعات الحديثة
للمقارنة مداه أكبر (1000 متر )مقارنة بنظيره الأمريكي بريداتور الذي تنتجه لوكهيد (600متر) ورأسه الحربي أفضل وأكثر تاثيرا.

وهو أفضل من صاروخ إريكس الفرنسي وبامبيلو الصربي سواء فى المدي (مداهم 600) أو نظام التوجيه الذاتي (أطلق وأنس ) وليس نصف آلي وخاصية الهجوم السقفي
يتميز أيضا بتكلفة معقولة مقارنة بالجافلين مثلا .

الدكتور

الفرق بين سو-27 وسو-30


هي مقاتلة متعددة المهام تنتمي للجيل الرابع تم تطويرها بواسطة (مكتب سوخوي لتصميم الطائرات) من المقاتلة الشهيرة سوخوي-27 (فلانكر) ..... قادرة على تحقيق السيطرة في الجو وتوجيه الضربات إلى جميع الأهداف المعادية في مختلف الظروف الجوية ...... تستطيع أداء مهام الإشتباك الجوي و القصف الأرضي بكفاءة و لكن أكثر ما يميزها و يميز باقي عائلة الفلانكر هو القدرة العالية علي المناورة..

تتميز سو-30 حاليا بوجود نسختين تتفرع عنهما باقي النماذج الأخرى،النسخة الأولى هي سو-30 أم كي كي (Su-30MKK) وتنتج من قبل مجمع كومسومولسك أنا-أموري لصناعة الطائرات (KnAAPO)، ثنائية المقعد مطورة انطلاقا من مقاتلة سو-27 اس كي صممت عام 1997 لفائدة للصين وبدأ إنتاجها سنة 1999 ....... مخصصة لمهام الهجوم الأرضي للمسافات البعيدة في كل الظروف الجوية مشابهة للمقاتلة إف-15 سترايك إيجل الأمريكية.

أما النسخة الثانية سو-30 إم كي آي (Su-30MKI) فتم تطويرها بالشراكة مع الهند، من قبل شركة ايركوت انطلاقا من النسخة التدريبية سو-27 يو بي، وهي مقاتلة متعددة المهام متخصصة بالإضافة إلى مهام الهجوم الأرضي، في مهام السيادة الجوية لذلك تزويدها بأنظمة ملاحة جوية جديدة كنظام توجيه الدفع (thrust-vectoring) ونظام الأجنحة الأمامية (canards)مما يعطيها أفضلية واضحة في المناورة علي سابقتها السوخوي-27.

تعمل المقاتلة في الهند و ماليزيا (النسخ الأفضل) بالإضافة إلي الجزائر و أوغندا و فنزويلا و الصين و انجولا قريبا.

الطاقم: 2
الطول:21.9 متر
العرض:14.7متر
الوزن (فارغ):17700كيلوجرام (أثقل بطن كامل تقريبا من السوخوي-27 و التي يبلغ وزنها 16800كجم)
المحرك: 2 Saturn/Lyulka AL-31F turbofans
السرعة القصوى : 2120كيلومتر/ساعة 2.1 ماخ (طبعا سرعتها أقل من السوخوي-27 بسبب الوزن الزائد حيث تبلغ سرعة السوخوي-27 القصوي 2500كم/س)
أقصي مدي : 3000كيلومتر
الارتفاع الاقصى : 18500متر

الرادار: تم تزويد القاتلة بنوعين من الرادار .... الأول و الخاص بمعظم عائلة السوخوي-30 كان رادار (فازيترون) البيسا ZHUK-MS أما الرادار الأخرو الخاص بالنسختين الأفضل من تلك المقاتلة (النسخة الهندية و الماليزية) فتم تزويده بالتحفة BARS N011M و الذي يعتبير بين رادرارت البيسا و الأيسا و يستطيع أن يتتبع 20 هدف في أن واحد بالإضافة إلي اللإشتباك مع 8 أهداف في نفس الوقت .... أني أنه رادار أواكس مصغر
التسيليح: مدفع 30 mm GSH-30 بالإضافة إلي 12 نقطة تعليق قادرة علي حمل ما مجموعه 8000كجم من الأسلحة و التي تشمل الصواريخ الروسية الشهير أر-27 و أر-73 و ار-77 بالإضافة إلي صواريخ الكروز البحرية و القنابل الموجهة .... تتمتع السوخوي-27 ب10 نقاط تعليق فقط.

قامت ماليزياب بالتعاقد علي 18 مقاتلة من هذا النوع مقابل مليار دولار فقط أي أن المقاتلة الواحدة لا يتعد ثمنها ال55 مليون دولار!!!!

علي أي حال أظن أن سعرها حاليا لن يقل علي ال80 مليون دولار.

الدكتور

نظام ثاد THAAD المضاد للصواريخ


هو نظام دفاع جوي أمريكي مخصص لإعتراض الصواريخ الباليستية (القصيرة و متوسطة المدي) في مرحلتها النهائية (مثل الباتريوت باك3 و الإس-300في أم و الإس-400 و الأستر-30) .

ملحوظة: الصواريخ الباليستية متوسطة المدي هي التي يقل مداها علي 5000كم
كما أن صواريخ الستاندارد إس أم2 و أس أم3 تمثل العمود الفقري للدفاع الجوي البحري الأمريكي تحت نظام (إيجس المضاد للصواريخ الباليستية) AGBM كذلك يمثل نظام الثاد العمود الفقري للدفاع الجوي من الأرض ضد الصواريخ الباليستية و المعروف باسم AEGIS Ashore.

يعود النظام لعام 1990م حينما إختار (البنتاجون) شركة (لوكهيد) لتزويد الجيش الأمريكي بنظام الدفاع الجوي الجديد و خرج الثاد للنور في 1992م و جرت أول تجربة في 1995م و بعد ست تجارب فاشلة نجحت أول تجربة إعتراضية في 1999م .

يتكون النظام THAAD من قاذف صاروخي متحرك وقذيفة اعتراضية مزودة بمستشعرات وحاسوب قادر على التمييز بين الأهداف الحقيقية والكاذبة بالإضافة إلى محطة رادار كشف وتتبع، ومركز قيادة وسيطرة متحرك، وهو ما يعطي النظام خفة حركة عالية والقاذف مجهز على عربة من النوع M1075، يبلغ طولها 12م وعرضها 3.2م.

فى حين تتكون بطارية النظام من 9 عربات مجهزة بالقواذف، تحمل كل منها من سته الى ثمانية صواريخ؛ إضافة إلى مركزين للعمليات ومحطة رادار. تعالج المعلومات عن الهدف ونقطة التقابل المحتملة قبل الإطلاق، كما يمكن تحديث تلك البيانات، وإرسال أوامر لتصحيح المسار للصاروخ أثناء الطيران.

يبلغ طول الصاروخ6.7م و وزنه 900كجم و مداه الأقصي 200كم و أقصي إرتفاع 150كم ويتكون من مرحلة واحدة، تستخدم الوقود الصلب. يحمل الصاروخ في مقدمته جراباً، ينفصل عند الوصول إلى مسافة محددة من الهدف وينفتح ليحرر آلية القتل، التي تتوجه ذاتياً نحو الهدف لتدميره معتمدا على نظرية الضرب للقتل HIT TO KILL او إصابة المقذوف بمقذوف (Bullet Hitting Bullet).

المنظومة تستعمل رادار (رايثيون) الرائع AN/TPY-2 الأيسا و الذي يمتلك هوائيا ضخما (9.2متر) و حوالي 25300 موديول و يستطيع كشف الأهداف الباليستية من مسافات تزيد علي ال1000كم و يعمل هذا الرادار في (إسرائيل) (بالمناسبة هو الشئ الدفاعي الأجنبي الوحيد في الكيان الصهيوني) و في (كوريا الجنوبية) و في (تركيا).

النظام تم تصديره للإمارات فقط حتي الان و تعاقدت عليه (قطر) و في الطريق (السعودية) و (عمان).

الدكتور

الفرقاطة الجزائرية ميكو-200


وقت تسليم القطعة الاولي (2015 /2016)..تسليحها يتضمن:

1-مدفع أوتوميلارا الرهيب عيار 127 ملم ماسورة بطول 64 عيار وهو يستخدم قذائف فولكان موجهة مداها يقترب من 120 كم.

2- 16 صاروخ سطح سطح طراز RBS-15 بلوك 3 بمدي 250 كم وهو من افضل الصواريخ فى فئته (مقاومة للتشويش والإعاقة مناورة متميزة ورأس حربي مصمم بعناية ).
3- عدد 32 خلية إطلاق رأسية من إنتاج دينيل تستعمل الصاروخ أمخنتو الحراري بلوك 2 بمدي 20 كم .

4-عدد 2 مدفع MSI 30mm للدفاع الجوي ومضاد للقوارب السريعة.

5- عدد 2 مجموعة قاذفة طوربيد MU-90.


وتشكليلة رائعة من المستشعرات منها الرادار السويدي الرائع سي جيراف AMB 3-D وسونار طاليس UMS4132 Kingklip ونظام سيروس 200 السويدي (أوبترونيك +رادار)
ومنظومة إجراءات مضادة متميزة تشمل:

-- 4 قواذف أجسام خداعية طراز ماس إنتاج رايمنتال.
-- 2 قاذف رأسي لمنظومة NGDS من إنتاج ساجم.
وغالبا ستحمل نظام إدارة المعارك السويدي 9LV ..
___________________
فرقاطات ميكو 200 الحديثة تتميز بإجراءات متعدد لجعل عملية كشف الفرقاطة أصعب (أكثر شبحية ) منها نظام الدفع ووتر جيت بدل الرفاصات وهو مصمم بطريقة لتنعيم عملية الإطلاق ..

وتصميم غرف محركات خاصة تخفض الضجيج والإهتزاز..والإهتمام بكل تفاصيل الهيكل العلوي لتخفيض المقطع الرداري بأقصي مايمكن..إضافة لعملية تبريد مستمرة للعادم بماء البحر بما يجعل كشف السفينة حراريا صعب ..

فرقاطات ميكو الجزائرية متكاملة القدرات ماعدا مشكلة مدي صواريخ الدفاع الجوي القصير 20 كم فقط وأعتقد أنها ستحل بعد دخول الامخونتو الراداري مرحلة الإنتاج الكمي بمداه الكبير الذي يصلل 80 كم ..

إضافة لإختيار المروحية Super Lynx 300 فرغم قدراتها العالية إلا أنها لاتقارن بالجيل الجديد من اللينوكس وايلد كات..

محمد الغوري

الصاروخ السويدي المضاد للدبابات بيل-2


صاروخ بيل-2 من انتاج شركة ساب السويدية وواحدة من أعرق الشركات في مجال الصناعات العسكرية وتمتاز منتاجتها دوما بالجودة والفاعلية.. ومنها على سبيل المثال المقاتلة الجبارة جريبين جاز-39 ومنظومة أر بي اس-23 للدفاع الجوي وغيرها الكثير.. دخل الخدمة الفعلية في الجيش السويدي عام 1988..

يبلغ وزن نظام بيل-2 كاملا 20 كجم (القاعدة+الصاروخ).. ووزن الصاروخ لوحده 10.5 كجم.. الصاروخ مزود برأس حربية ترادفية .. القاعدة مجهزة منظار رؤية مع قدرة تكبير حتى X7 ومجهزة بمنظار رؤية حرارية لتحديد الأهداف ليلا..

ألية توجيه الصاروخ SACLOS أي توجيه ليزري بقيادة نصف ألية الى خط البصر بمعنى أن على الرامي أن يبقى مصوبا منظار التصويب على الهدف الى أن يصطدم الصاروخ بالهدف..

يبلغ المدى الأقصى لصاروخ بيل-2 2200 متر نهارا وليلا ..ومداه الأدنى لا يقل عن 150 متر..

قدرة الاختراق لصاروخ بيل-2 تصل الى 900 ملم بعد اختراق الدرع التفاعلي ولكن لديه ميزة لا تتوافر في الكورنيت وهي خاصية الهجوم السقفي (مهاجمة الهدف من أعلى حيث أضعف نقطة وأقلها تدريعا).. فيقوم الصاروخ بالتحليق على ارتفاع 1 متر فوق الهدف كما يستطيع الصاروخ تحديد أضعف نقطة في جسم الهدف ويهاجمه..

صاروخ بيل-2 يبلغ طوله 90 سم وقطره 150 ملم .. طاقمه مكون من جنديين.

يخدم صاروخ بيل-2 في عدد محدود جدا من الدول هي السويد والسعودية والنمسا..

ليوبارد

الصاروخ الصيني المضاد للدبابات السهم الأحمر-9 HJ-9


من انتاج شركة نورينكو الصينية وهو صاروخ من الجيل الثاني ومنافس للكورنيت الروسي.. طبعا كالعادة (هندسة عكسية للصاروخ الاسرائيلي ماباتس ‏‎grin‎‏ رمز تعبيري )..

يبلغ المدى الأقصى للصاروخ 5500 متر وهو نفس مدى الكورنيت ومداه الأدنى 100 متر. .. وقطره 152 ملم ووزنه 37 كجم.. ويتم اطلاق الصاروخ من منصات مثبتة على عربات مدرعة أو من خلال المروحيات الهجومية خاصة مروحيات Z-9..

ألية توجيه الصاروخ ليزري نصف ألي.. ويعمل ليلا ونهارا وفي الظروف الجوية المختلفة.. وظهرت منه نسخة ثانية أكثر مقاومة لعمليات التشويش..

الصاروخ مجهز برأس حربية ترادفية قادرة على اختراق 1200 ملم من الدروع المتجانسة بعد الدرع التفاعلي.. أي أنه قادر تدمير الميركافا والحاق أضرار بالغة فيها.. كما أنه قادر على استهداف المروحيات التي تحلق على ارتفاعات منخفضة .. اضافة الى انه يمكن تزويده برأس حرارية لاستهداف التحصينات والخنادق المعادية..

(صاروخ ماباتس مداه الأدنى 300 متر ومداه الأقصى 6 كم تقريبا وقطره 156 ملم)..

الصاروخ تمتلكه القوات المسلحة السودانية..

ليوبارد

غرائب الأسلحة فى ليبيا

القسم الأول الطائرات

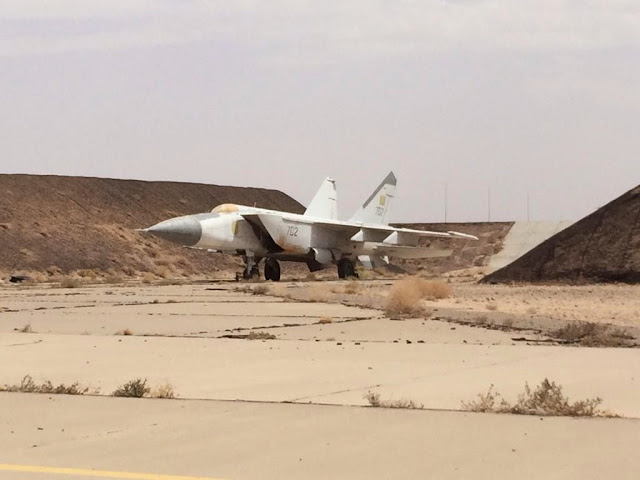

مقاتلة ميج 25 فوكسبات قاعدة الجفرة موجودة خارج الدشم الخاصة بها فى الجزء الجنوبي للقاعدة

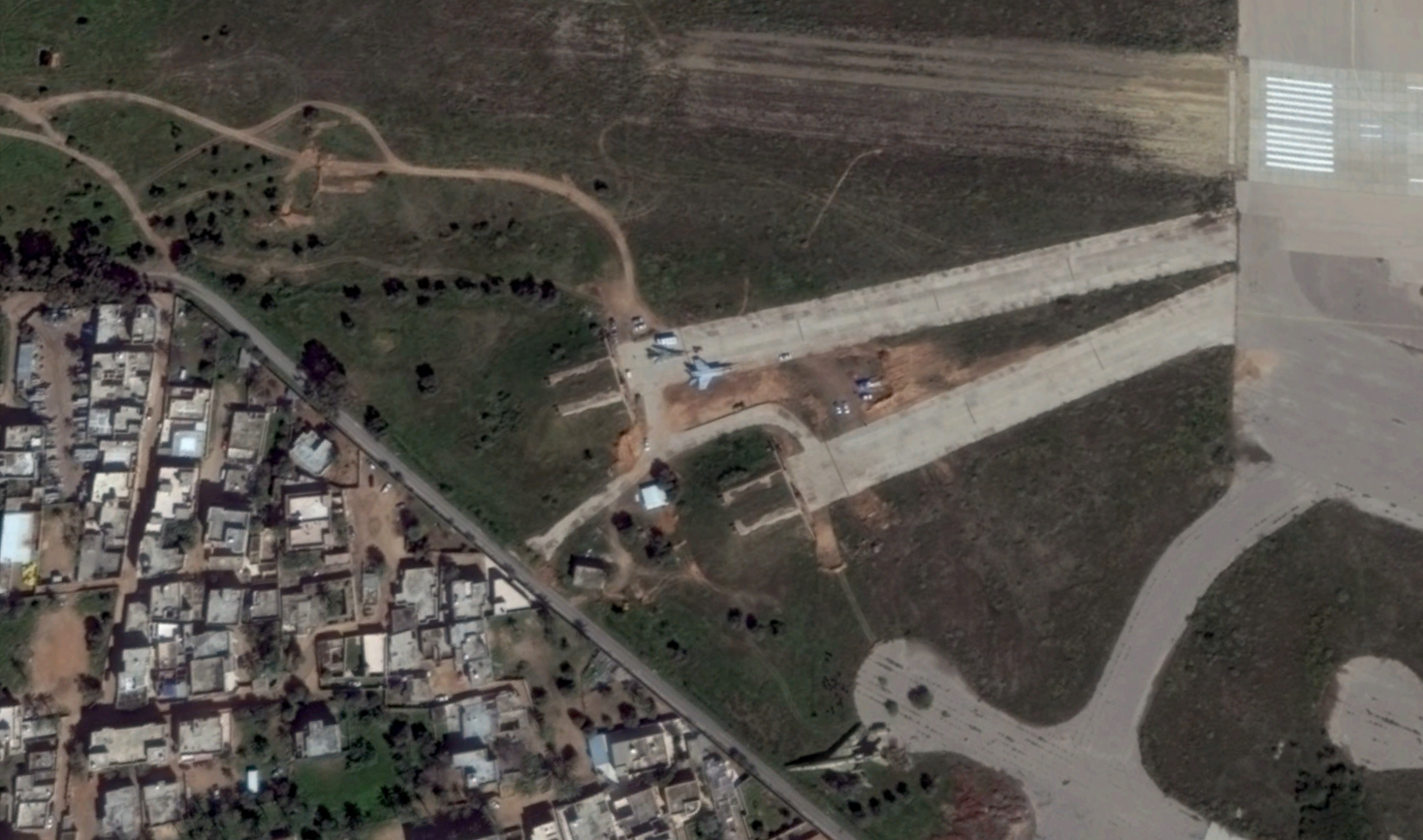

 قاعدة متيجة الجوية كانت مقر سرب ميج 25 السرب 1035 بينما أغلب الميج 25 كانت فى قاعدة الجفرة مقر السرب 1025 و1005
الجو الصحراوي الجاف فى الجفرة قلل من الأضرار وتآكل الهيكل مقارنة بمتيجة القريبة من البحر حيث الهواء المشبع بالملح
طبعا لاننسي أن نذكر أن هيكل الميج 25 أغلبه من الصلب فمعرض للتآكل أكثر
الميج 25 فى أفضل حالة لها فى قاعدة الجفرة بعد إجراء عمليات صيانة شاملة وتعمير ربما تمت عملية الصيانة فى مصراتة على يد خبراء أوكران أتو عن طريق السودان ويشاع أن هناك فنيين سودانيين يقدمون المساعدة
نسخ الميج 25 لدي ليبيا تشمل مقاتلات إعتراضية وإستطلاع جوي وبعضها( MiG-25RB)  يمكن تزويده ب 8 قنابل فاب 500 غير موجهة فى حال تزودت بحوامل خاصة تقدمها أوكرانيا لكن عمليا الميج 25 فاشلة جدا فى عملية القصف فهي لاتستطيع خفض سرعتها والإنخفاض لمستويات مناسبة لتحقيق بعض الدقة وبالتالي نتائجها فى القصف غاية فى السوء


 طالما ذُكرت الميج 25 فلايمكن ألا نذكر صاروخها الخاص R-40 وهذه صورة لعملية تشوينه بطريقة سيئة
مازال هذا الصاروخ فعالا كسلاح جو جو خصوصا مع رادار الميج 25 الجيد



طالما ذكرنا ال R-40 وهو واحد من أضخم الصواريخ جو جو فلنذكر أيضا أصغرها الصاروخ الحراري R-60 وهو من صواريخ الجيل الثالث الحرارية آدائه جيد ولايعيبه سوي صغر رأسه الحربي
الصورة لصواريخ مدمرة بعد قصف الناتو





الصاروخ R-40 مدمر

عملية صيانة وتأهيل السوخوي SU-22M فى قاعدة الوطية
السوخوي 22 من الطائرات المتخصصة فى الهجوم الأرضي بسبب أجنحتها المتحركة وتصميمها المناسب لهذا الدور



وفى قاعدة الوطية يتم تأهيل وصيانة طائرات الميج 23 الهجومية MiG-23ML  وهناك على الأقل طائرتين فى حالة جهوزية وقامتا ببعض الغارات الناجحة
الميج 23 إم إل إمكاناتها مقاربة للسو 22 لكن السو مردودها الهجومي أعلى نسبيا
__________



الجزء الثاني مدافع بحرية يتم نصبها على شاحنات

كورفيت أسد كان مصمم بطلب عراقي وتم تصنيعه فى إيطاليا بمواصفات متفوقة فى تلك الفترة
طبعا لم يتم التسليم لأن عاصفة الصحراء قامت قبل ميعاد التسليم بفترة وجيزة
كان الإتفاق على عشرة كورفيتات تضمن للعراق تفوق بحري كبير فى منطقة الخليج تم بيع 4 منها لماليزيا و4 إلى ليبيا خدمت حوالي عشر سنوات ثم تم تخريدها رغم مواصفاتها الرائعة
الكورفيت بإزاحة 670 طن يحمل 12 صاروخ إسبايد دفاع جوي  (النسخة الإيطالية المحسنة من السي سبارو)
ويحمل 6 صواريخ أوتومات مضادة للسفن
ومدفع رئيسي أوتوبريدا 76 ملم
و2 مدفع دفاع جوي عيار 40 ملم أتوبريدا
و6 قواذف طوربيد
يملك رادارات جيدة وسونار
إضافة لحزمة حرب إليكترونية وتشويش ووسائط دفاع سلبة متميزة
مداه 4600 ميل بحري مع سرعة قصوي 37.5 عقدة او 70 كم ساعة



مدفع أورليكون السويسري سريع الطلقات عيار 35 ملم
تم نزعه من الفرقاطة إنجليزية الصنع ذات الصواري
ربما يكون أفضل المدافع المضادة للطائرات خصوصا مع ذخيرته الرهيبة AHEAD
طبعا يحتاج بعض الضبط وتحميله على منصة مناسبة (شاسيه دبابة مثلا) وتزويده برادار سكاى جارد

طبعا إستخدامها فى الدعم الناري غباء

مدفع أوتوبريدا الثنائي عيار 40 ملم
وهو بالمناسبة مصمم كنظام CIWS يعني سلاح متخصص فى الدفاع القريب عن السفن خصوصا ضد الصواريخ المضادة للسفن مماثل للفالاناكس الأمريكي لكن بمدي أكبر
هو مدفع شديد الكفاءة فى الدفاع الجوي وإستخدامه فى الدعم الناري مثل ال 23 غباء





 المدفع الإيطالي أوتوبريدا عيار 76 ملم
هو مدفع مناسب لكل الأدوار لكن يحتاج لمنصة ثقيلة شاسيه دبابة مثلا




المدفع السوفيتي عيار AK-230 عيار 30 ملم
من مدافع الدفاع الجوي الرائعة بمعدل رمي يصل 2000 طلقة /دقيقة
مع مدي مؤثر وإرتفاع أكبر من ال 23 ملم وتاثير أفضل فى الأهداف
أيضا تصميم المنصة كله عيوب فلاتوجد مرتكزات حديد تنقل الإرتداد إلى الأرض
الإستقرار على العجلات يجعل المدفع غير دقيق بسبب الإهتزاز
__________________
الجزء الثالث صواريخ موجهة تم إستخدامها بعشوائية
عربة تم تحميل صواريخ سام 3 عليها (تم نزع مرحلة الإطلاق الأولي)
لا أعرف الهدف من تحميلها هكذا

صواريخ سام 3 بيشورا أو S-125




صواريخ سام 6 تستخدم كصواريخ أرض بعد تحميلها على عربة بوما 6*6 إيطالية الصنع





إستخدام صاروخ جو أرض  Kh-29T الموجه تلفزيونيا كصاروخ أرض أرض غير موجه
الصاروخ كان من ضمن تسليح السوخوي SU-24 فنسر مع صواريخ KH-25, KH-29L وقنابل KAB-1500 الموجهة

 قنابل KAB-1500 الموجهة كهروبصريا


صواريخ Kh-29L جو أرض الموجهة ليزريا


هذه الصواريخ غالية أقل صاروخ قيمته من ربع مليون دولار
لكن فقط الدول التي تملك طائرات روسية حديثة هي من يمكنها الإستفادة منها أنجولا مثلا أو إريتريا أو ماليزيا أو السودان أو أندونيسيا

والحقيقة أن التفكير العاقل يقتضي  تبديلها مع دولة مثل السودان بكميات ضخمة من صواريخ جراد  أو أى سلاح مفيد آخر

----------------------------------
#محمد_الغوري














البرج الروسي باكال AU-220M


البرج الروسي باكال AU-220M مسلح بمدفع BM-57 عيار 57 ملم
مشتق من المدفع البحري الروسي عيار 57 ملم وهو مدفع مزدوج القدرات يستعمل للدفاع الجوي وكمضاد للقطع البحرية الصغيرة.

الروس يحبون أن يصفوا هذا البرج بمحطة الأسلحة العلوية المدارة عن بعد RCWS والسبب أن البرج غير مأهول ويتم التحكم به من داخل العربة مع توفر جهاز رؤية حراري وآخر كهروبصري ونظام إدارة نيران جيد يتضمن حاسب باليستي ومحدد مدي ليزري
المدفع موازن فى محورين two axis stabilization للتقريب يمكن القول انهيماثل مدافع الدبابات فى قدرة التعقب والتصويب لكن المدافع المتوسطة العيار الحديثة 20 إلى 40 ملم تملك عادة three axis stabilization مثل مدفع البوما الألمانية والتولبار التركية
ولهذا أشك فى قدرته على تتبع أهداف جوية خصوصا أن معدل رميه لايسمح.

المدفع عيار 57 ملم ومعدل رميه 120 مقذوف فى الدقيقة مع مخزون ذخائر يصل ل 200 مقذوف.


البرج يتضمن رشاش متوسط 7.62 مع مخزون من 2000 طلقة.البرج يملك تدريع أمامي يتحمل حتي مقذوفات 30 ملم والأجناب تتحمل طلقات 7.62 خارقة .


الطلقات المتوفرة :
الطلقة الخارقة 53-UBR-281U Armor-piercing Tracer Round
الطلقة المتشظية53-ERM-281U Fragmentation Tracer Round
المدي الأقصي 12 كم والإرتفاع حتي 8 كم طبعا هذا مدي نظري يخص النسخة البحرية والتي تملك رادار يمكنها من رصد أهداف جوية والتعامل معها من هذا المدي .


------------------

اول ظهور للبرج كان على المدرعة الفرنسية المدولبة 8*8 VBCI وحملت عربة المشاة القتالية الجديدة إسم آتوم ATOM .


ثم ظهر منفردا فى معرض آيدكس وطلبت الإمارات عدد من الأبراج لتركيبها على المدرعة الإماراتية التجريبية إنيجما 8*8.


روسية عرضت تركيبه أيضا على عربات BMP-3 وعلى الدبابة الخفيفة PT-76 بدل المدفع القديم عيار 76 ملم.

طبعا فكرة لابأس بها فالدبابة البرمائية PT-76 مخزنة فى عدة دول وتحديثها بهذا البرج سيعطيها فاعلية كبيرة .
______________
عيب البرج فى رأيي قلة كمية الذخيرة مقارنة بعيار 30 ملم وأيضا قلة معدل الرمي وعدم إمكانية إضافة صواريخ موجهة مضادة للدبابات كتسليح إضافي فى البرج مثل الأبراج المتوافرة حاليا.


أيضا الروس لم يطوروا ذخائر حديثة عيار 57 ملم عكس السويد مثلا التي طورت ذخائر متطورة ومبرمجة لهذا العيار بل يمكن القول إن طلقات بوفورز السويدية APFSDS عيار 40 ملم تعاد فى الإختراق طلقات الروس عيار 57 ملم الحالية .


ميزة البرج قوة قذائف عيار 57 ملم فى تدمير التحصينات عكس عيار 30 ملم فهي سلاح دعم ناري متميز ومداها الأكبر وأعتقد أنها سلاح متميز للدبابات الخفيفة أكثر من عربات المشاة القتالية .


محمد الغوري

عربة المشاة القتالية قابلان-20


عربة تمتلك قدرات برمائية وتقوم بمهام مساندة دبابات القتال الرئيسية في ساحة المعركة . . ظهرت لأول مرة عام 2015 في معرض IDEF المقام في اسطنبول وقابلان تعني النمر باللغة التركية..

تمتاز العربة بتجهيزاتها الالكترونية الحديثة والتي تشمل نظام اتصالات ونظام ادارة نيران ونظام قيادة وشاشات عرض LCD وأنظمة رؤية كهروبصرية متطورة تعمل ليلا ونهارا وفي مختلف الظروف الجوية ومنظار رؤية بانورامية للقائد.. وكاميرات مراقبة تعمل في نطاق 360 درجة.


يبلغ وزنها 20 طن تقريبا وطولها 6.5 متر.. عرضها 3.15 متر.. ارتفاع الهيكل بدون البرج 2 متر.. تستطيع حمل 8 جنود بكامل عتادهم اضافة الى طاقمها المكون من 3 أفراد هم (السائق, القائد, المدفعي)..

مزودة بنظام تعليق جيد جدا يسمح لها بالسير فوق الترب الطينية وعلى الطرق السريعة والغير معبدة بسرعة دون مشاكل.. كما أنها مزودة بناقل حركة اتوماتيكي وبنظام كهربائي يسمح للطاقم بتشغيل كافة أنظمة المراقبة والتهدبف دون الحاجة الى تشغيل المحرك مما يبقيها صامتة قدر الامكان وتوفر الوقود.. تعتمد في حركتها على محرك ديزل قوته 500 حصان..

يخرج ويدخل الطاقم الى المدرعة من خلال فتحات في السقف اضافة الى المدخل الرئيسي الواسع في الخلف والذي يتم رفعه وخفضه بواسطة رافعات هيدرولوكية ..

تستطيع العربة عبور الحواجز والموانع المائية بسهولة تامة حيث زودت بمراوح دفع في الخلف تمكنها من القيام بالمهام البرمائية ..

تسليحها الرئيسي عبارة عن رشاش اتوماتيكي طراز RCT-30 عيار 30 ملم مع امكانية تزويدها بأخر عيار 40 ملم.. والتسليح الثانوي رشاش عيار 7.62 ملم متحد المحور..

زودت العربة بدروع موديلار وبنظام حماية نشطة ضد الصواريخ الموجهة المضادة للدبابات.. اضافة الى نظام تحذير من الليزر.. ونظام حماية من الألغام ونظام لاخماد النيران.. وأخيرا قواذف قنابل دخان للتغطية في حالة التعرض لهجوم او للانسحاب وتغطية التحركات..

تبلغ سرعتها القصوى على الطرق 70 كم.. ومداها العملياتي دون الحاجة الى التزود بالوقود 650 كم..

ليوبارد
